انتخاب بلبرینگ مناسب یکی از مهمترین مراحل در طراحی، تعمیر و نگهداری ماشینآلات صنعتی است. یک انتخاب اشتباه میتواند باعث افزایش اصطکاک، تولید حرارت، لرزش، صدای غیرعادی، کاهش عمر قطعات و حتی توقف خط تولید شود.
برای انتخاب بلبرینگ صنعتی نباید فقط به قیمت یا ابعاد آن توجه کرد. نوع بار، مقدار بار، سرعت چرخش، دمای کاری، شرایط محیطی، نوع روانکاری، آببندی، لقی داخلی و عمر مورد انتظار همگی در انتخاب بلبرینگ مناسب نقش دارند.
نکته مهم: بهترین بلبرینگ لزوماً گرانترین محصول موجود در بازار نیست. بلبرینگ مناسب محصولی است که مشخصات فنی آن با شرایط واقعی کار دستگاه مطابقت داشته باشد.
بلبرینگ صنعتی چیست و چه وظیفهای دارد؟
بلبرینگ نوعی یاتاقان غلتشی است که برای کاهش اصطکاک بین قطعات متحرک و ثابت مورد استفاده قرار میگیرد. در یک بلبرینگ، ساچمهها بین رینگ داخلی و رینگ خارجی حرکت میکنند و امکان چرخش روان شفت را فراهم میکنند.
بلبرینگهای صنعتی در تجهیزاتی مانند موتورهای الکتریکی، پمپها، فنها، گیربکسها، نوار نقالهها، ماشینآلات تولیدی و بسیاری از تجهیزات مکانیکی استفاده میشوند.
برای انتخاب بلبرینگ مناسب چه اطلاعاتی لازم است؟
قبل از انتخاب بلبرینگ باید شرایط کاری دستگاه بهطور دقیق مشخص شود. هرچه اطلاعات اولیه کاملتر باشد، احتمال انتخاب محصول مناسب بیشتر خواهد بود.
- قطر شفت: قطر محل قرارگیری رینگ داخلی بلبرینگ
- قطر محل نصب: ابعاد نشیمنگاه رینگ خارجی
- عرض مجاز: فضای موجود برای نصب بلبرینگ
- نوع بار: شعاعی، محوری یا ترکیبی
- مقدار بار: نیرویی که بلبرینگ باید تحمل کند
- سرعت چرخش: دور کاری شفت
- دمای کاری: دمای محیط و حرارت ایجادشده هنگام کار
- شرایط محیط: رطوبت، گردوغبار، آب و آلودگی
- نوع روانکاری: گریس یا روغن
- نوع آببندی: متناسب با شرایط محیط و سرعت
- لقی داخلی: مانند C3 در کاربردهای مناسب
- عمر مورد انتظار: مدت زمان عملکرد مورد نیاز
مهمترین عوامل در انتخاب بلبرینگ صنعتی
۱. نوع بار؛ شعاعی، محوری یا ترکیبی؟
اولین موضوعی که هنگام انتخاب بلبرینگ باید بررسی شود، نوع باری است که به بیرینگ وارد میشود. بار میتواند شعاعی، محوری یا ترکیبی باشد.
- بار شعاعی: عمود بر محور شفت وارد میشود.
- بار محوری: در راستای محور شفت وارد میشود.
- بار ترکیبی: شامل مؤلفههای شعاعی و محوری است.
بلبرینگ برای بار شعاعی
بسیاری از کاربردهای صنعتی مانند موتورهای الکتریکی، فنها، پمپها و برخی تجهیزات انتقال قدرت دارای بار شعاعی هستند. بلبرینگ شیار عمیق یکی از گزینههای پرکاربرد برای این نوع کاربردهاست، البته انتخاب نهایی باید بر اساس مقدار بار، سرعت و سایر شرایط کاری انجام شود.
بلبرینگ برای بار محوری
در بار محوری، نیرو در راستای محور شفت وارد میشود. اگر بار محوری قابل توجه باشد، باید از بیرینگی استفاده شود که ظرفیت مناسبی برای تحمل این نیرو داشته باشد. بلبرینگهای کفگرد برای چنین کاربردهایی طراحی شدهاند.
بلبرینگ برای بار ترکیبی
در بسیاری از ماشینآلات، بیرینگ همزمان تحت تأثیر بار شعاعی و محوری قرار دارد. بسته به مقدار و جهت نیرو، گزینههایی مانند بلبرینگ تماس زاویهای یا رولبرینگ مخروطی میتوانند مورد بررسی قرار گیرند.
۲. سرعت چرخش بلبرینگ
سرعت چرخش یکی از عوامل مهم در انتخاب بلبرینگ است. افزایش سرعت معمولاً باعث افزایش اصطکاک و تولید حرارت میشود و به همین دلیل نوع بیرینگ، قفسه، روانکار، آببندی و دقت ساخت باید متناسب با سرعت کاری انتخاب شوند.
نکته فنی: در کاربردهای دوربالا، فقط انتخاب بلبرینگ بر اساس ابعاد کافی نیست. سرعت مجاز، نوع روانکاری، نوع قفسه، لقی داخلی و شرایط حرارتی نیز باید بررسی شوند.
۳. دمای کاری
دمای محیط و حرارت ایجادشده هنگام کار میتواند روی عملکرد بلبرینگ و روانکار تأثیر بگذارد. در دماهای بالا، انتخاب روانکار، آببندی، لقی داخلی و نوع مناسب بلبرینگ اهمیت بیشتری پیدا میکند.
۴. شرایط محیطی
رطوبت، گردوغبار، آب، مواد شیمیایی و سایر آلودگیها میتوانند عمر بلبرینگ را کاهش دهند. در محیطهای آلوده، نوع آببندی اهمیت زیادی دارد، زیرا ورود ذرات خارجی به مسیر غلتش میتواند موجب سایش و خرابی زودرس شود.
۵. فضای نصب
سه اندازه اصلی بلبرینگ شامل قطر داخلی، قطر خارجی و عرض است. قطر داخلی باید با شفت و قطر خارجی باید با محل نصب سازگار باشد. با این حال، تطابق ابعادی تنها یکی از مراحل انتخاب است و ظرفیت بار، سرعت و شرایط کاری نیز باید بررسی شوند.
انواع بلبرینگ را چگونه انتخاب کنیم؟
انواع مختلف بلبرینگ برای شرایط متفاوتی طراحی شدهاند. شناخت تفاوت میان این انواع به انتخاب صحیحتر کمک میکند.

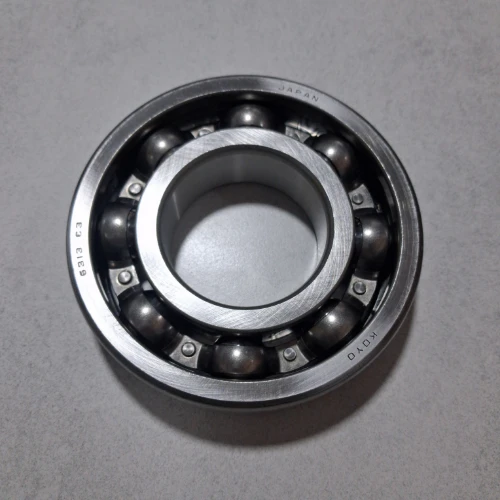

بلبرینگ شیار عمیق
بلبرینگ شیار عمیق یکی از رایجترین انواع بلبرینگ است و در بسیاری از کاربردهای صنعتی برای تحمل بار شعاعی و مقدار مشخصی از بار محوری مورد استفاده قرار میگیرد.
- موتورهای الکتریکی
- پمپها
- فنها
- گیربکسها
- ماشینآلات عمومی

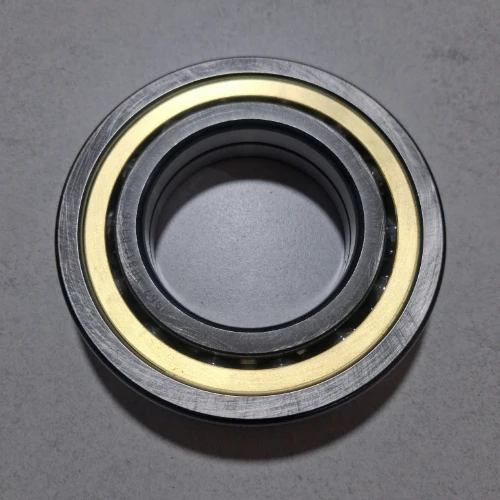

بلبرینگ تماس زاویهای
بلبرینگ تماس زاویهای برای تحمل بارهای ترکیبی طراحی شده و در کاربردهایی که بار محوری اهمیت بیشتری دارد، مورد استفاده قرار میگیرد. انتخاب تعداد ردیف و آرایش بیرینگ باید متناسب با شرایط کاری انجام شود.
بلبرینگ کفگرد
بلبرینگ کفگرد برای تحمل بار محوری طراحی شده است. در انتخاب این نوع بیرینگ باید ظرفیت بار، سرعت مجاز، نحوه نصب و شرایط روانکاری بررسی شود.
بلبرینگ خودتنظیم
بلبرینگ خودتنظیم در شرایطی کاربرد دارد که امکان وجود مقدار مشخصی ناهمراستایی بین شفت و محفظه وجود داشته باشد.

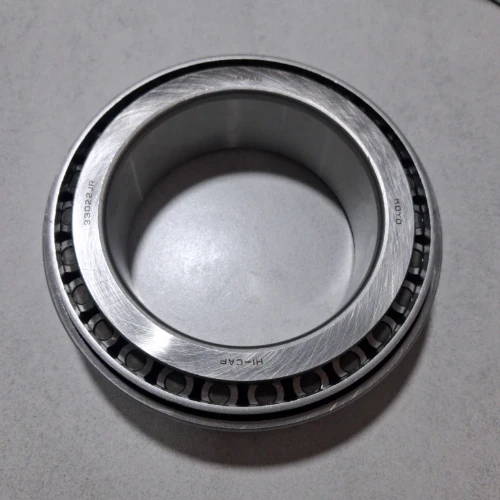

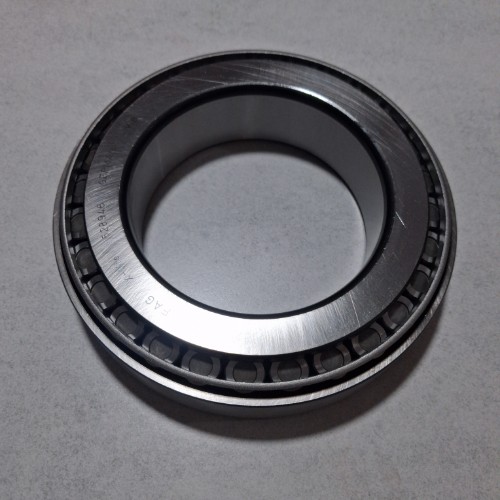

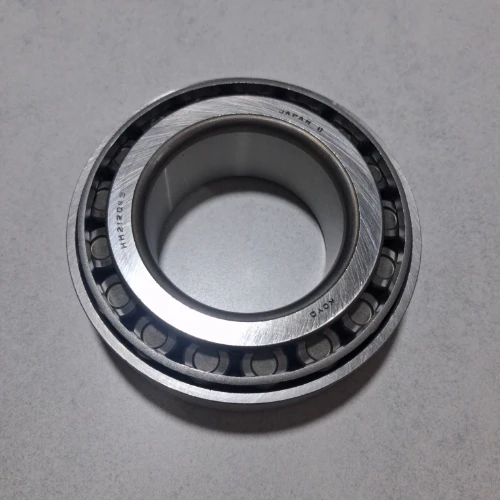

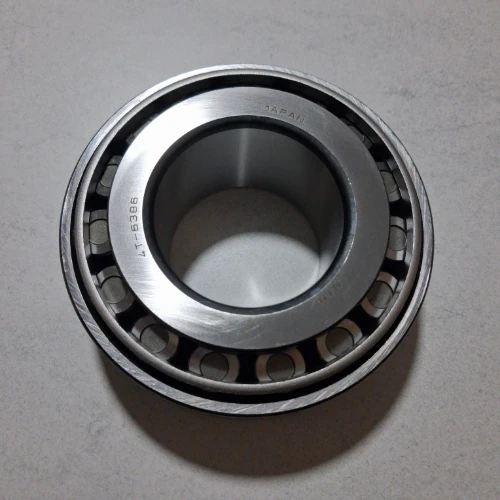

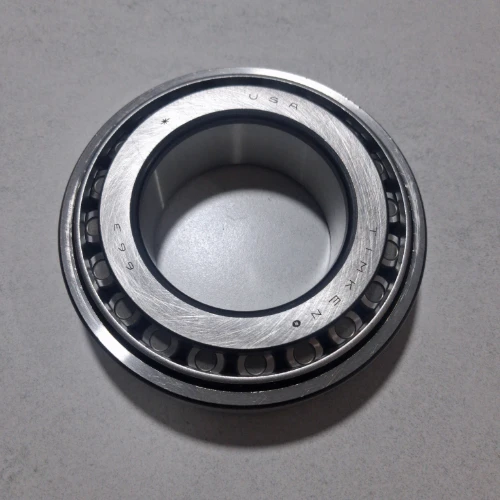

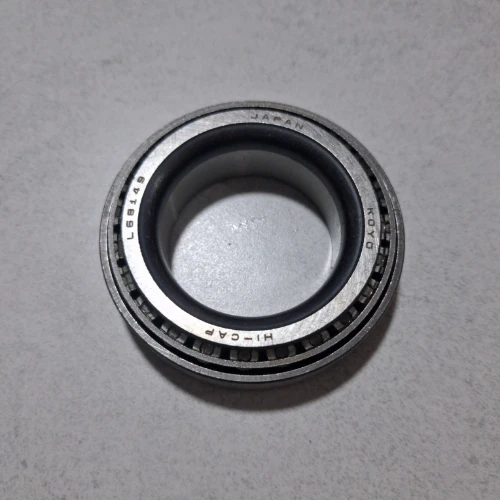

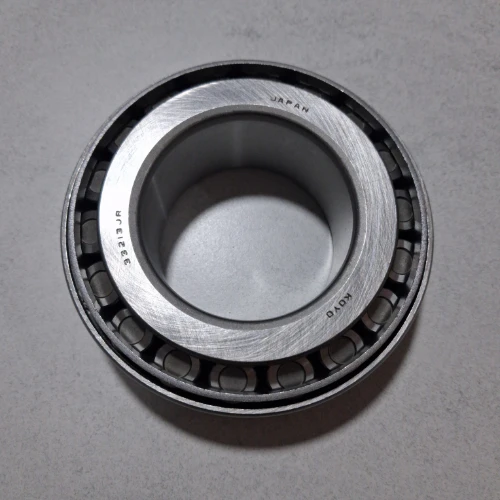

رولبرینگ مخروطی
رولبرینگ مخروطی برای تحمل بارهای ترکیبی شعاعی و محوری مناسب است و در بسیاری از کاربردهای سنگین و سیستمهای انتقال قدرت مورد استفاده قرار میگیرد.
شماره فنی بلبرینگ چه اطلاعاتی به ما میدهد؟
شماره فنی بلبرینگ اطلاعات مهمی درباره نوع، سری ابعادی، قطر داخلی و برخی ویژگیهای ساخت محصول ارائه میدهد. علاوه بر شماره اصلی، پسوندهای محصول نیز ممکن است اطلاعاتی درباره آببندی، لقی داخلی، قفسه یا سایر ویژگیها ارائه کنند.

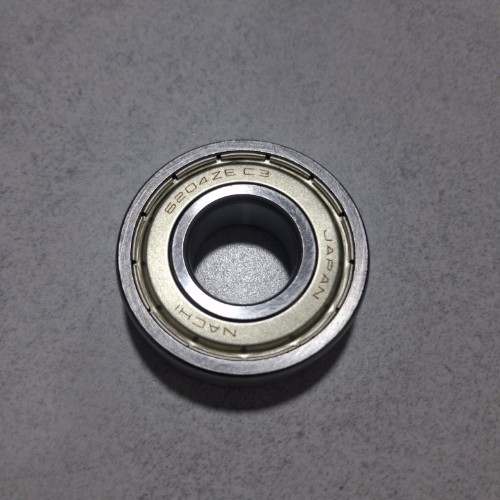

برای مثال، کد 6204 یکی از شمارههای فنی شناختهشده در خانواده بلبرینگهای شیار عمیق است. با این حال، برای سفارش باید کد کامل محصول و پسوندهای آن بررسی شود.
توجه هنگام سفارش: شماره فنی ناقص میتواند باعث خرید مدل اشتباه شود. پیش از سفارش، شماره کامل محصول و تمام پسوندهای آن را بررسی کنید.

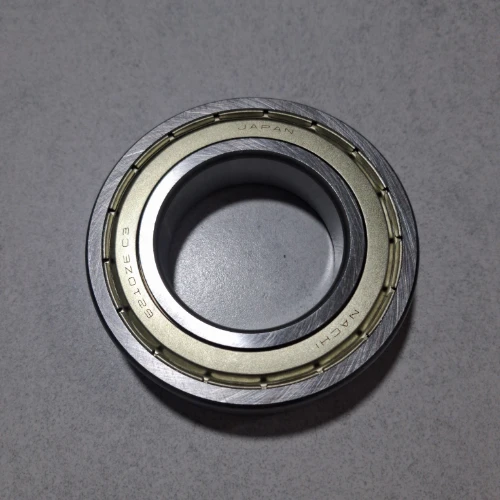

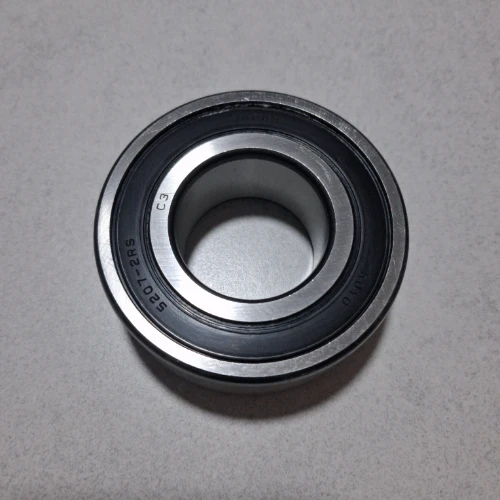

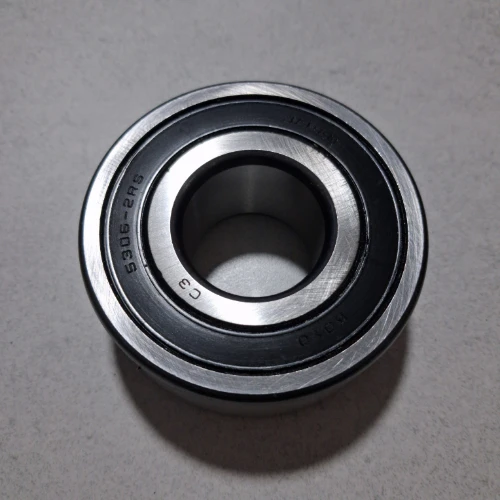

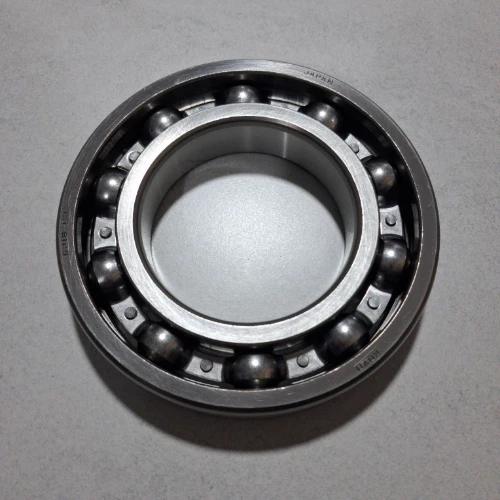

C3 در بلبرینگ چیست؟
C3 به کلاس مشخصی از لقی داخلی شعاعی بلبرینگ اشاره دارد که از لقی نرمال بیشتر است. این نوع لقی در برخی کاربردها، بهخصوص در شرایطی که دمای کاری یا نحوه نصب باعث کاهش لقی عملیاتی میشود، مورد نیاز است.
با این حال، C3 همیشه انتخاب بهتر نیست. لقی داخلی باید بر اساس شرایط کاری، دما، سرعت، نوع بار و نحوه نصب انتخاب شود.

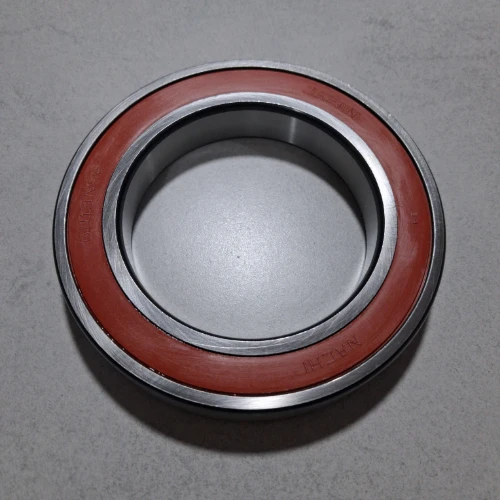

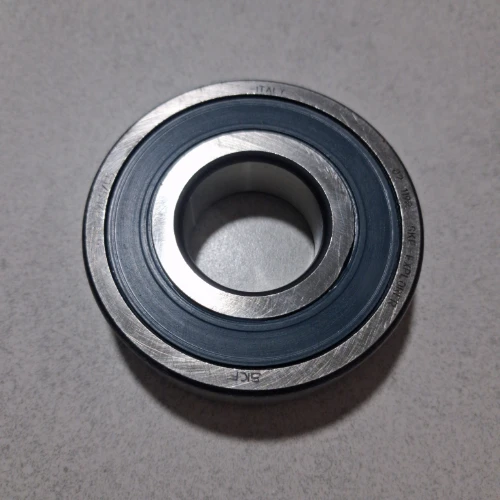

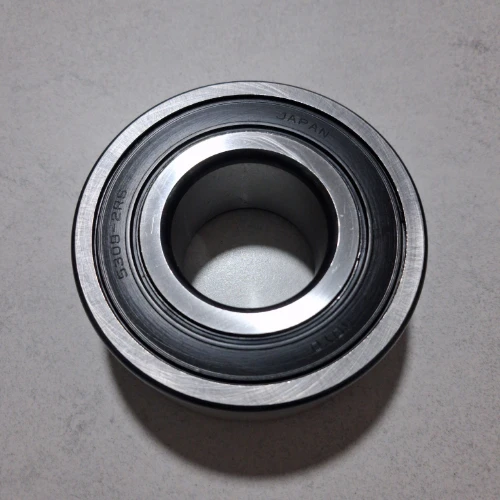

نوع آببندی بلبرینگ را چگونه انتخاب کنیم؟

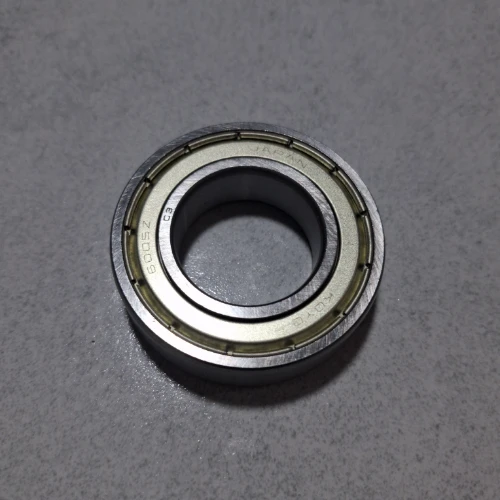

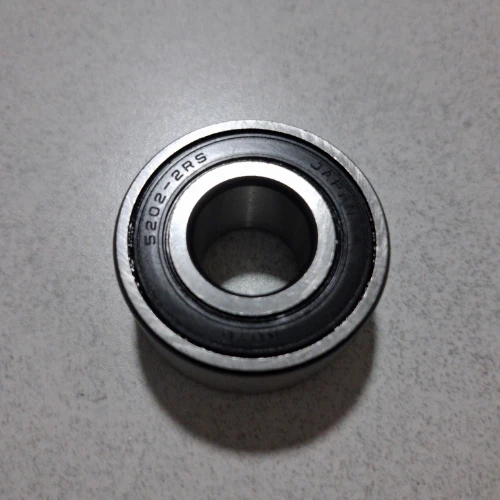

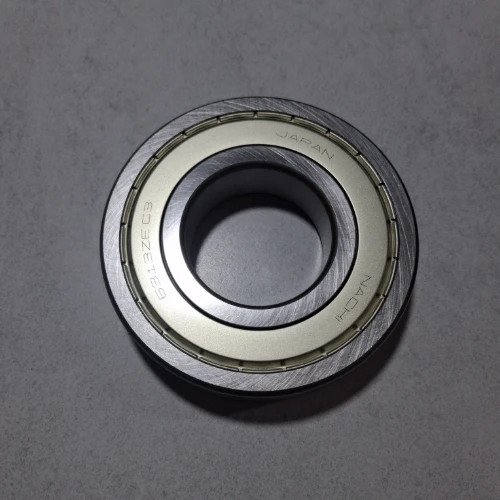

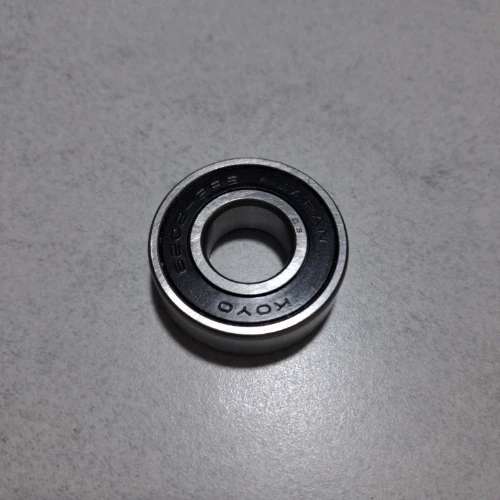

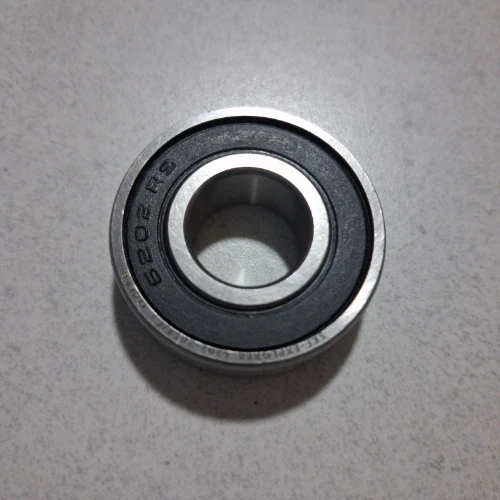

در بازار با کدهایی مانند 2RS، 2Z و ZZ مواجه میشویم که به نوع آببندی یا پوشش بلبرینگ مربوط هستند. انتخاب نوع آببندی باید با توجه به سرعت، آلودگی، رطوبت و نیاز به حفاظت انجام شود.
در محیطهای آلوده، جلوگیری از ورود ذرات خارجی اهمیت زیادی دارد. از طرف دیگر، در کاربردهای دوربالا باید اصطکاک و تولید حرارت نیز مورد توجه قرار گیرد.
عمر بلبرینگ چگونه تعیین میشود؟
عمر بلبرینگ به عوامل متعددی مانند بار، سرعت، روانکاری، آلودگی، دما، نصب و شرایط کاری بستگی دارد. بنابراین نمیتوان عمر یک بیرینگ را فقط بر اساس مدت زمان تقویمی مشخص کرد.
عمر اسمی L10: یکی از مفاهیم مهم در محاسبات مهندسی بیرینگ است. در شرایط مشخص، L10 به عمری اشاره دارد که انتظار میرود 90 درصد یک گروه از بیرینگهای مشابه تا رسیدن به آن دچار خرابی ناشی از خستگی تماس نشوند.
آیا قیمت معیار مناسبی برای انتخاب بلبرینگ است؟
قیمت یکی از عوامل تصمیمگیری است، اما نباید تنها معیار انتخاب باشد. دو بلبرینگ ممکن است از نظر ابعاد مشابه باشند اما از نظر برند، کیفیت ساخت، تلرانس، آببندی، لقی، ظرفیت بار، سرعت مجاز و طول عمر تفاوت داشته باشند.
در ماشینآلاتی که خرابی بلبرینگ باعث توقف خط تولید میشود، ارزانترین محصول لزوماً کمهزینهترین انتخاب نیست. هزینه توقف دستگاه، تعمیرات و تعویض قطعات میتواند بسیار بیشتر از اختلاف قیمت دو بلبرینگ باشد.
چگونه برند مناسب بلبرینگ را انتخاب کنیم؟
برندهای مختلفی در بازار بلبرینگ فعالیت میکنند و هرکدام محصولات متنوعی برای کاربردهای صنعتی و خودرویی ارائه میدهند. از برندهای شناختهشده میتوان به SKF، FAG، INA، NSK، NTN و KOYO اشاره کرد.
با این حال، برند بهتنهایی معیار کافی برای انتخاب نیست. حتی یک محصول از برند معتبر نیز اگر از نظر نوع، لقی، آببندی، ظرفیت بار یا سرعت برای کاربرد مورد نظر مناسب نباشد، انتخاب صحیحی نخواهد بود.
جدول راهنمای انتخاب بلبرینگ صنعتی
| پارامتر | چه چیزی را مشخص میکند؟ | اهمیت در انتخاب |
|---|---|---|
| نوع بار | شعاعی، محوری یا ترکیبی | تعیین نوع مناسب بیرینگ |
| سرعت | دور چرخش شفت | کنترل اصطکاک و حرارت |
| دما | دمای محیط و کاری | انتخاب روانکار و مشخصات مناسب |
| شرایط محیط | رطوبت، گردوغبار و آلودگی | تعیین نوع حفاظت و آببندی |
| لقی داخلی | میزان لقی مجاز | تأثیر بر عملکرد و عمر |
| آببندی | نوع پوشش و آببندی | حفاظت در برابر آلودگی و رطوبت |
اشتباهات رایج هنگام انتخاب بلبرینگ
- انتخاب بلبرینگ فقط بر اساس قطر شفت
- انتخاب محصول صرفاً بر اساس قیمت
- نادیده گرفتن نوع و مقدار بار
- بیتوجهی به سرعت چرخش
- انتخاب لقی داخلی نامناسب
- نادیده گرفتن شرایط محیطی
- انتخاب آببندی نامناسب
- توجه نکردن به روانکاری
- سفارش محصول با شماره فنی ناقص
- بیتوجهی به اصالت و شرایط نگهداری کالا
چکلیست انتخاب بلبرینگ صنعتی
- قطر شفت مشخص شده است.
- قطر خارجی و فضای نصب مشخص شده است.
- نوع بار مشخص شده است.
- مقدار بار شعاعی و محوری مشخص شده است.
- سرعت چرخش مشخص شده است.
- دمای کاری مشخص شده است.
- شرایط محیطی بررسی شده است.
- نوع آببندی مشخص شده است.
- لقی داخلی مناسب انتخاب شده است.
- روش روانکاری مشخص شده است.
- عمر مورد انتظار بررسی شده است.
- شماره فنی کامل بررسی شده است.
- برند و اصالت محصول بررسی شده است.
چگونه بلبرینگ مناسب بخریم؟
پس از مشخص شدن شرایط کاری و مشخصات فنی، مرحله بعد انتخاب محصول و تأمینکننده مناسب است. هنگام خرید بهتر است شماره فنی کامل، برند، مشخصات محصول، اصالت کالا و شرایط نگهداری آن بررسی شود.
- شماره فنی کامل محصول را مشخص کنید.
- برند و مشخصات فنی را بررسی کنید.
- تناسب محصول با شرایط واقعی دستگاه را بررسی کنید.
- از اصالت کالا اطمینان حاصل کنید.
- قیمت را در کنار مشخصات فنی مقایسه کنید.
برای انتخاب بلبرینگ مناسب به مشخصات فنی نیاز دارید؟
اگر بین چند مدل یا برند مختلف مردد هستید، ابتدا مشخصات فنی، شماره فنی، ابعاد و شرایط کاری دستگاه را بررسی کنید. انتخاب صحیح باید بر اساس کاربرد واقعی انجام شود.
جمعبندی
انتخاب بلبرینگ صنعتی فقط انتخاب یک قطعه با ابعاد مشخص نیست. برای انتخاب صحیح باید مجموعهای از پارامترها مانند نوع بار، مقدار بار، سرعت، دما، شرایط محیطی، فضای نصب، روانکاری، آببندی، لقی داخلی و عمر مورد انتظار بررسی شود.
در نهایت، بهترین بلبرینگ الزاماً گرانترین یا ارزانترین گزینه نیست؛ بلکه محصولی است که از نظر فنی با شرایط واقعی کاربرد سازگاری داشته باشد و بتواند عملکرد مورد انتظار را در طول عمر کاری خود ارائه دهد.
سؤالات متداول درباره انتخاب بلبرینگ
برای انتخاب بلبرینگ مناسب از کجا شروع کنیم؟
ابتدا باید قطر شفت، فضای نصب، نوع و مقدار بار، سرعت چرخش، دمای کاری و شرایط محیطی را مشخص کنید. سپس بر اساس این اطلاعات نوع و مشخصات بیرینگ انتخاب میشود.
بهترین نوع بلبرینگ صنعتی کدام است؟
یک نوع بلبرینگ را نمیتوان برای تمام کاربردها بهترین دانست. بلبرینگ شیار عمیق، تماس زاویهای، کفگرد، خودتنظیم و رولبرینگ مخروطی هرکدام برای شرایط متفاوتی طراحی شدهاند.
C3 در بلبرینگ به چه معناست؟
C3 نشاندهنده لقی داخلی شعاعی بیشتر از مقدار نرمال است. این نوع لقی در برخی شرایط کاری و دمایی مورد نیاز است، اما استفاده از آن باید بر اساس کاربرد واقعی انجام شود.
آیا بلبرینگ گرانتر همیشه بهتر است؟
خیر. مناسب بودن بلبرینگ به شرایط کاربرد بستگی دارد. یک محصول گرانتر اگر مشخصات مناسبی برای دستگاه نداشته باشد، انتخاب بهتری نخواهد بود.
چگونه شماره فنی بلبرینگ را بخوانیم؟
شماره فنی و پسوندهای آن میتوانند اطلاعاتی درباره نوع، سری، ابعاد و برخی ویژگیهای بیرینگ ارائه کنند. برای تفسیر دقیق باید کد کامل محصول و استاندارد مربوط به آن بررسی شود.
چه زمانی باید بلبرینگ را تعویض کرد؟
ایجاد صدای غیرعادی، افزایش لرزش یا دما، ایجاد لقی، کاهش عملکرد و مشاهده آسیب فیزیکی میتوانند از علائم خرابی بیرینگ باشند. تشخیص نهایی باید با توجه به شرایط دستگاه انجام شود.
