بلبرینگها و بیرینگهای صنعتی در ماشینآلات مختلف وظیفه کاهش اصطکاک، انتقال بار و فراهم کردن امکان حرکت روان قطعات را بر عهده دارند. با توجه به تفاوت شرایط کاری، بار، سرعت و نحوه نصب، انواع مختلفی از بیرینگها برای کاربردهای متفاوت طراحی شدهاند.
شناخت انواع بلبرینگ صنعتی و تفاوت میان آنها به مهندسان، تعمیرکاران، واحدهای نگهداری و خریداران کمک میکند تا بهجای انتخاب یک محصول صرفاً بر اساس ابعاد یا قیمت، گزینهای متناسب با شرایط واقعی دستگاه انتخاب کنند.
نکته مهم: هیچ نوع بیرینگی را نمیتوان برای همه کاربردها «بهترین» دانست. انتخاب صحیح به نوع بار، سرعت، دما، شرایط محیطی، فضای نصب و سایر مشخصات فنی بستگی دارد.
بلبرینگ صنعتی چیست؟
بلبرینگ یکی از انواع بیرینگهای غلتشی است که در ساختار آن از ساچمه برای کاهش اصطکاک بین رینگ داخلی و رینگ خارجی استفاده میشود. این قطعات در بسیاری از ماشینآلات برای پشتیبانی از شفتهای دوار و تحمل بار مورد استفاده قرار میگیرند.
در کنار بلبرینگها، خانواده دیگری از بیرینگها مانند رولبرینگها نیز وجود دارند که بهجای ساچمه از عناصر غلتشی استوانهای، مخروطی یا شکلهای دیگر استفاده میکنند.
انواع اصلی بلبرینگ و بیرینگ صنعتی
بسته به طراحی، نوع عنصر غلتشی و نحوه تحمل بار، بیرینگها به خانوادههای مختلفی تقسیم میشوند. مهمترین انواع مورد استفاده در کاربردهای صنعتی عبارتاند از:
- بلبرینگ شیار عمیق
- بلبرینگ تماس زاویهای
- بلبرینگ کفگرد
- بلبرینگ خودتنظیم
- بلبرینگ دو ردیفه
- رولبرینگ استوانهای
- رولبرینگ مخروطی
- رولبرینگ کروی
- رولبرینگ سوزنی

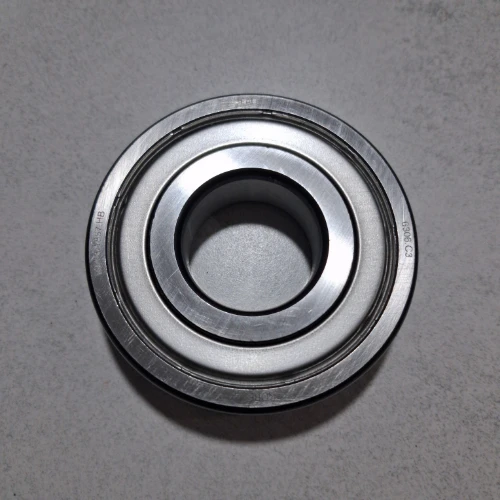

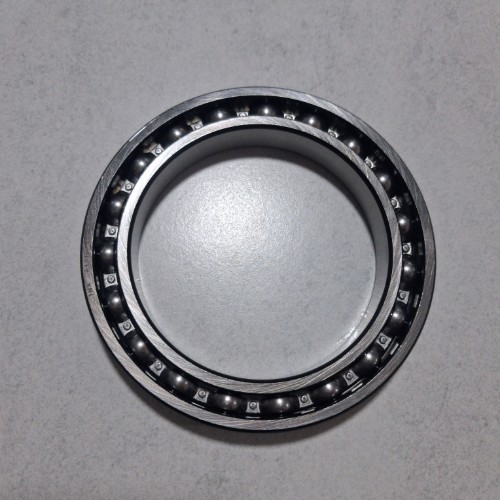

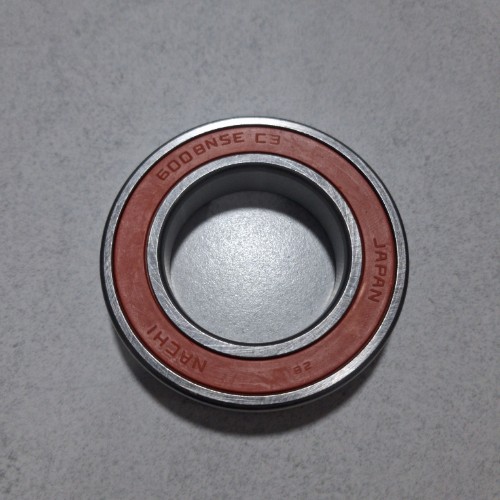

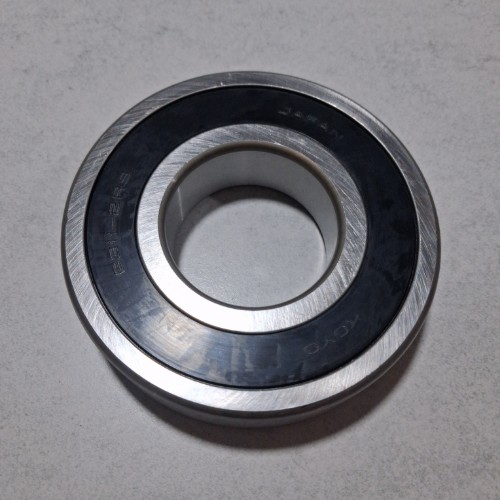

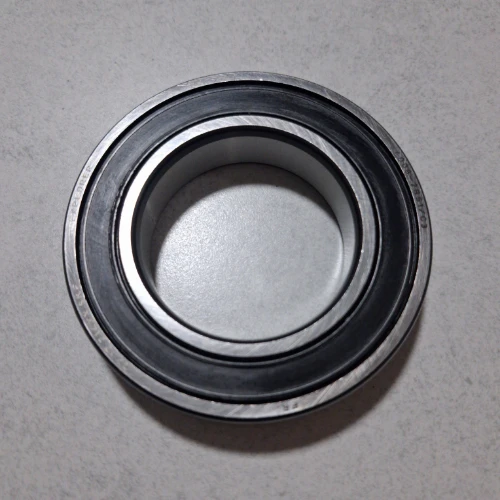

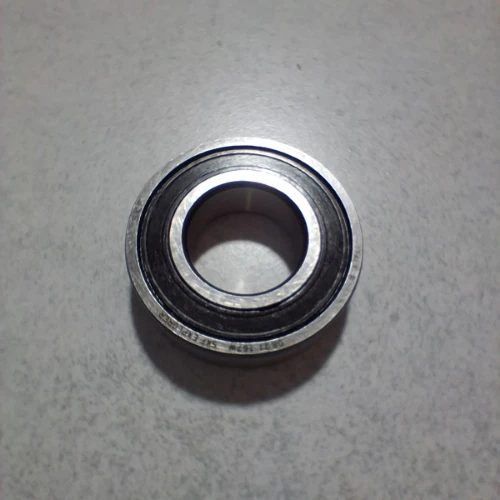

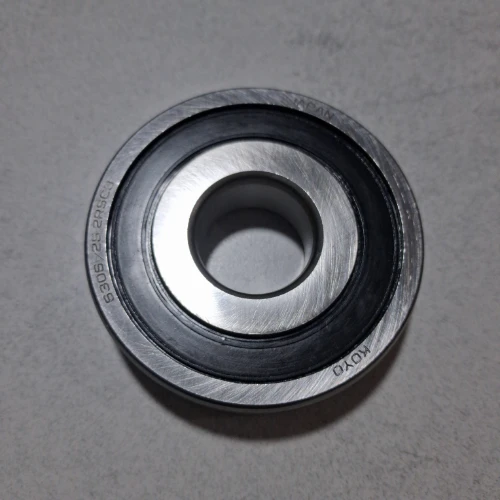

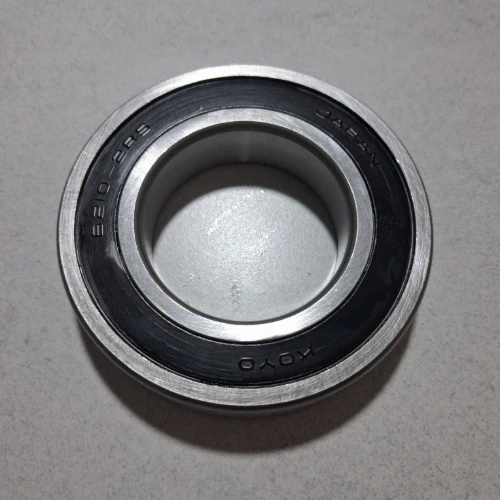

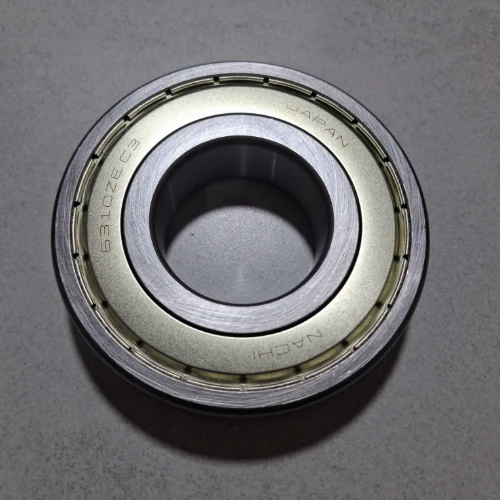

۱. بلبرینگ شیار عمیق

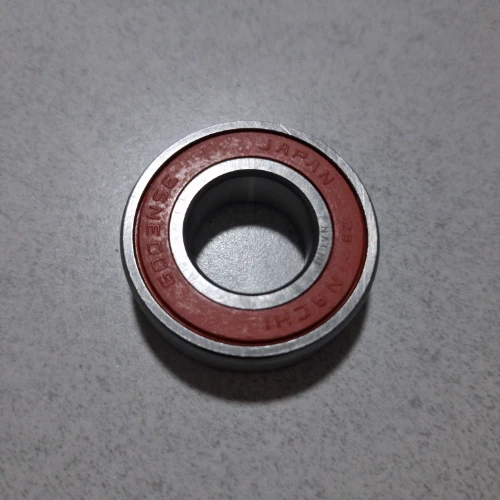

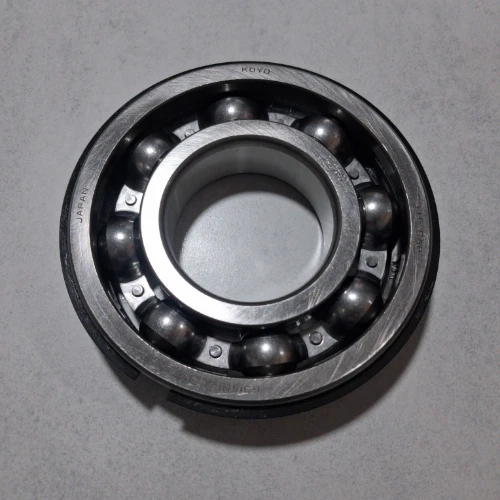

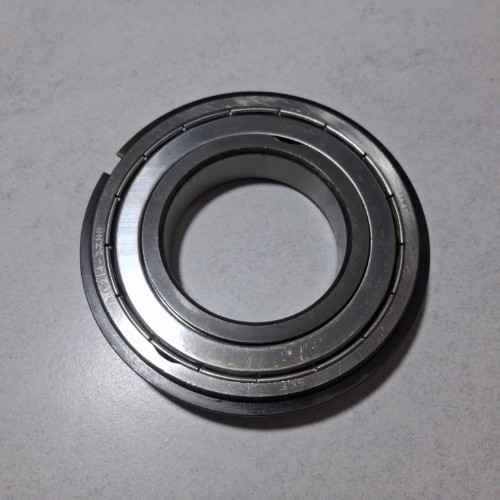

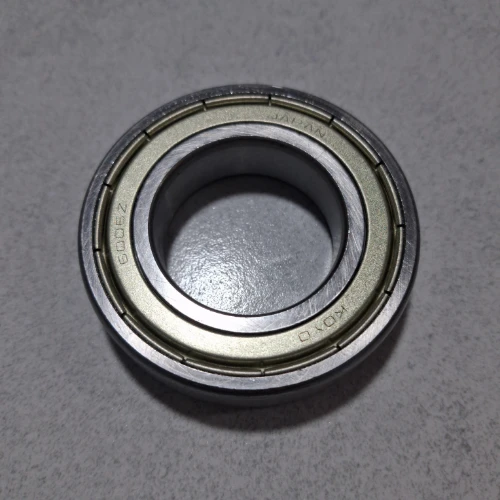

بلبرینگ شیار عمیق یکی از پرکاربردترین انواع بلبرینگ صنعتی است. طراحی این نوع بیرینگ برای تحمل بارهای شعاعی مناسب است و میتواند مقدار مشخصی از بار محوری را نیز تحمل کند.
سادگی ساختار، تنوع ابعادی و کاربرد گسترده باعث شده است بلبرینگهای شیار عمیق در تجهیزات بسیار متنوعی استفاده شوند.
کاربردهای بلبرینگ شیار عمیق
- موتورهای الکتریکی
- پمپها
- فنها
- گیربکسها
- ماشینآلات عمومی
- تجهیزات انتقال قدرت
۲. بلبرینگ تماس زاویهای
بلبرینگ تماس زاویهای برای تحمل همزمان بار شعاعی و محوری طراحی شده است. در این نوع بیرینگ، مسیر غلتش نسبت به محور بهصورت زاویهدار قرار دارد و همین طراحی باعث میشود توانایی مناسبی برای تحمل بار محوری ایجاد شود.
بلبرینگهای تماس زاویهای در کاربردهایی که دقت، سرعت و تحمل بار ترکیبی اهمیت دارد مورد استفاده قرار میگیرند.
کاربردهای بلبرینگ تماس زاویهای
- اسپیندل ماشینابزار
- پمپها
- کمپرسورها
- گیربکسها
- تجهیزات دقیق
۳. بلبرینگ کفگرد
بلبرینگ کفگرد یا Thrust Ball Bearing برای تحمل بارهای محوری طراحی شده است. این نوع بیرینگ در شرایطی استفاده میشود که نیروی اصلی واردشده در راستای محور شفت قرار دارد.
بلبرینگهای کفگرد میتوانند بسته به طراحی برای بار محوری یکطرفه یا شرایط مشخص دیگری مورد استفاده قرار گیرند.
کاربردهای بلبرینگ کفگرد
- مکانیزمهای دارای بار محوری
- برخی گیربکسها
- تجهیزات انتقال حرکت
- ماشینآلات صنعتی
۴. بلبرینگ خودتنظیم
بلبرینگ خودتنظیم بهگونهای طراحی شده است که میتواند مقدار مشخصی از ناهمراستایی بین شفت و محفظه را جبران کند. این ویژگی در ماشینآلاتی که احتمال انحراف یا تغییر وضعیت محور وجود دارد، اهمیت زیادی دارد.
استفاده از بلبرینگ خودتنظیم به این معنی نیست که هر نوع ناهمراستایی قابل قبول است. میزان مجاز باید بر اساس مشخصات سازنده و شرایط کاری تعیین شود.

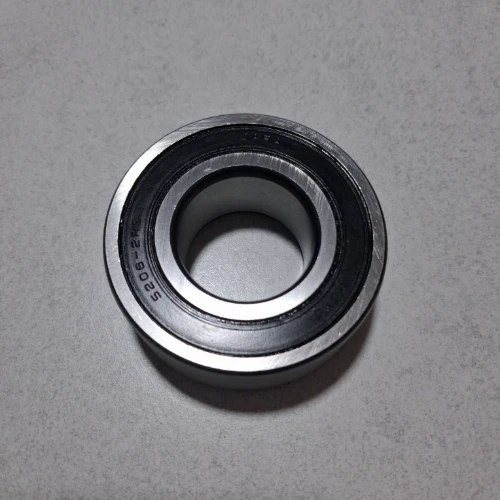

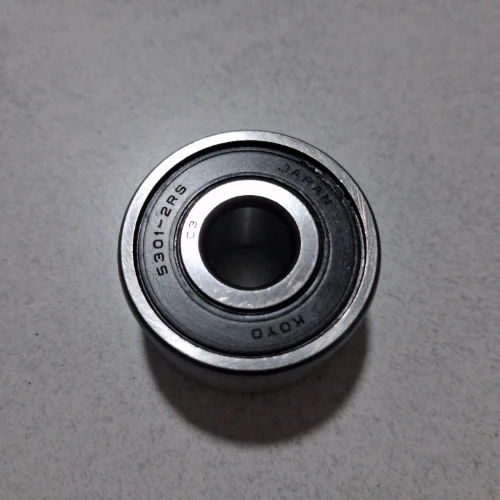

۵. بلبرینگ دو ردیفه
بلبرینگهای دو ردیفه دارای دو ردیف ساچمه هستند و در مقایسه با برخی انواع تکردیفه میتوانند ظرفیت بار بیشتری در فضای مشخص ارائه دهند. انتخاب این نوع بیرینگ به بار، فضای نصب و طراحی دستگاه بستگی دارد.

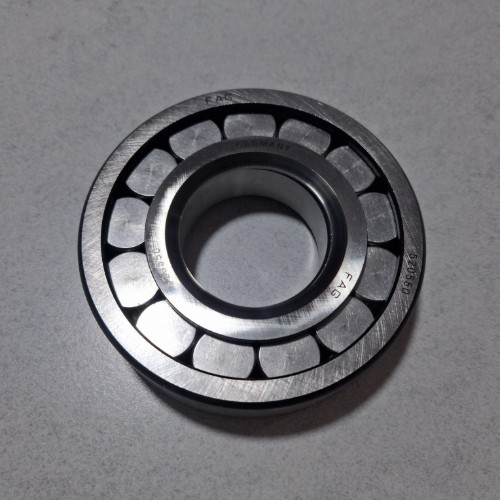

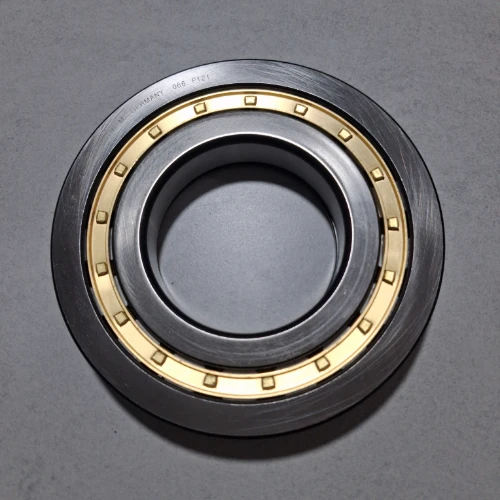

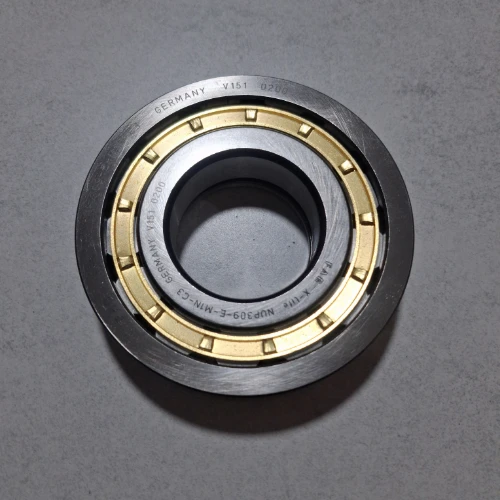

۶. رولبرینگ استوانهای

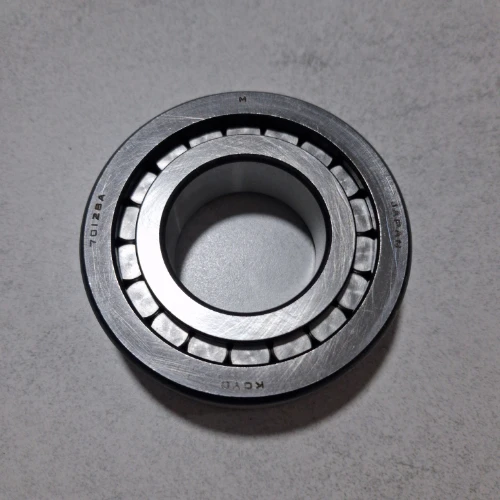

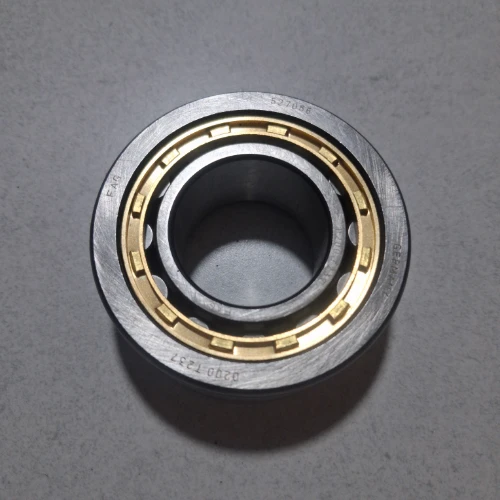

رولبرینگ استوانهای بهجای ساچمه از رولرهای استوانهای استفاده میکند. سطح تماس بیشتر میان عنصر غلتشی و مسیر حرکت باعث میشود این خانواده در بسیاری از کاربردهای دارای بار شعاعی بالا مورد توجه قرار گیرد.
کاربردهای رولبرینگ استوانهای
- موتورهای صنعتی
- گیربکسها
- ماشینآلات سنگین
- تجهیزات انتقال قدرت

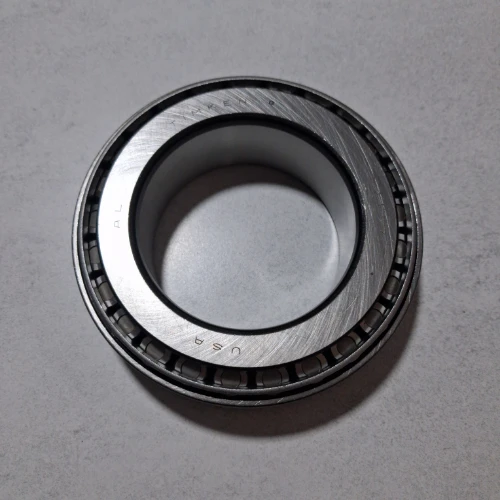

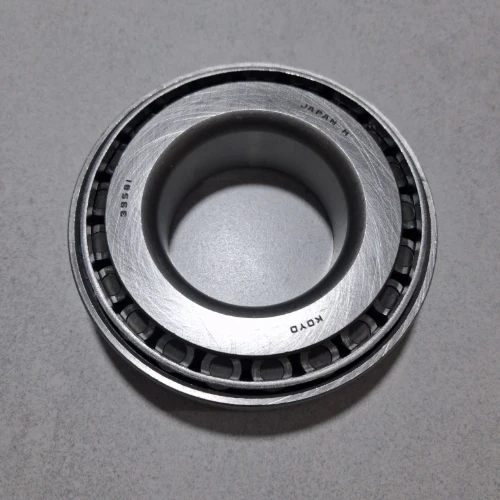

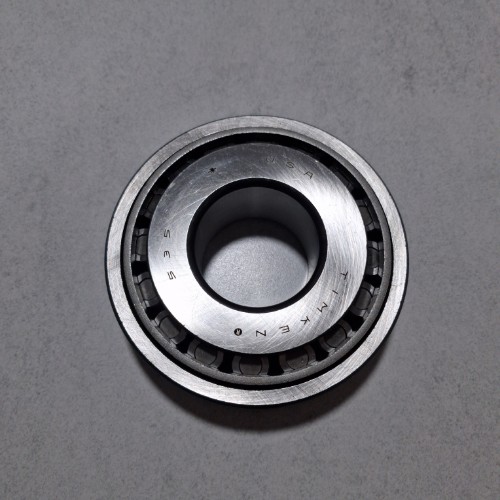

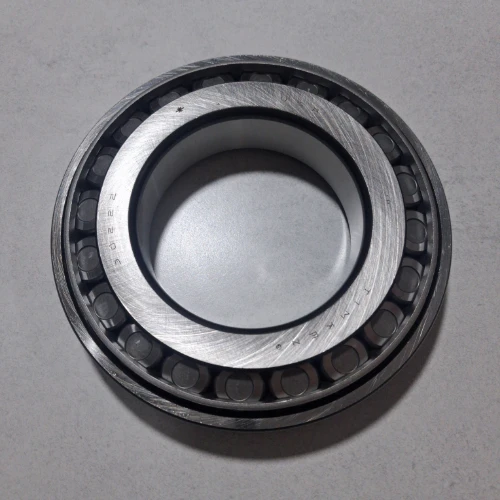

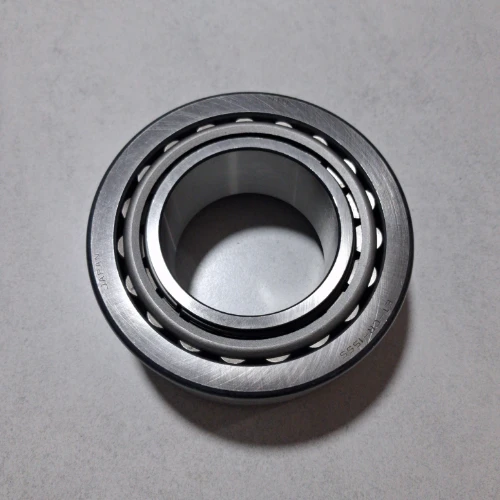

۷. رولبرینگ مخروطی

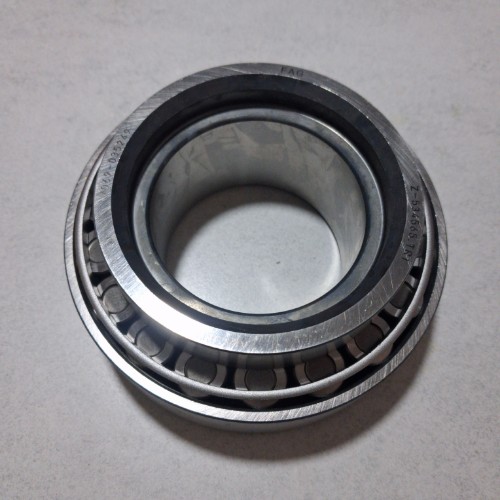

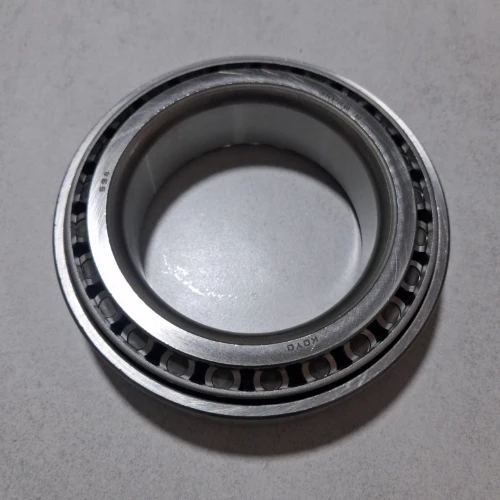

رولبرینگ مخروطی دارای رولرهای مخروطی است و برای تحمل بارهای ترکیبی شعاعی و محوری کاربرد گستردهای دارد. این ویژگی باعث شده است رولبرینگ مخروطی در بسیاری از تجهیزات سنگین و سیستمهای انتقال قدرت استفاده شود.
در برخی کاربردها، رولبرینگهای مخروطی بهصورت جفت نصب میشوند تا بتوانند نیروهای محوری در جهتهای مختلف را مدیریت کنند.
۸. رولبرینگ کروی
رولبرینگ کروی برای کاربردهایی طراحی شده است که بار شعاعی سنگین و احتمال ناهمراستایی وجود دارد. ساختار این بیرینگ امکان تطبیق با مقدار مشخصی از انحراف را فراهم میکند.
۹. رولبرینگ سوزنی
رولبرینگ سوزنی از رولرهایی با قطر کم و طول نسبتاً زیاد استفاده میکند. یکی از مزیتهای اصلی این طراحی، امکان تحمل بار مناسب در فضای شعاعی محدود است.
این ویژگی باعث شده رولبرینگهای سوزنی در تجهیزات و مکانیزمهایی که فضای نصب محدود است کاربرد داشته باشند.
تفاوت بلبرینگ و رولبرینگ چیست؟
مهمترین تفاوت این دو خانواده در نوع عنصر غلتشی آنهاست. بلبرینگ از ساچمه استفاده میکند، در حالی که رولبرینگ از رولر استفاده میکند.
| ویژگی | بلبرینگ | رولبرینگ |
|---|---|---|
| عنصر غلتشی | ساچمه | رولر |
| سطح تماس | کمتر | بیشتر |
| کاربرد رایج | بارهای سبک تا متوسط و سرعت بالا | بارهای سنگینتر در کاربردهای مناسب |
| مقاومت در برابر بار شعاعی | بسته به نوع | معمولاً بالا در انواع مناسب |
| سرعت | بسیاری از انواع برای سرعت بالا مناسب هستند | بسته به طراحی و نوع بیرینگ |
کدام بلبرینگ برای بار شعاعی مناسب است؟
انتخاب بیرینگ برای بار شعاعی به مقدار بار، سرعت، فضای نصب و سایر شرایط بستگی دارد. بلبرینگ شیار عمیق برای بسیاری از کاربردهای عمومی گزینه رایجی است، در حالی که برای بارهای سنگینتر ممکن است رولبرینگهای مناسب گزینه بهتری باشند.
کدام بیرینگ برای بار محوری مناسب است؟
برای بارهای محوری، بلبرینگهای کفگرد یکی از گزینههای شناختهشده هستند. با این حال، اگر بار همزمان شعاعی و محوری باشد، باید خانوادهای انتخاب شود که برای بار ترکیبی طراحی شده باشد.
برای بار ترکیبی کدام بیرینگ مناسب است؟
در بارهای ترکیبی، گزینههایی مانند بلبرینگ تماس زاویهای و رولبرینگ مخروطی میتوانند مورد بررسی قرار گیرند. انتخاب میان این گزینهها به مقدار بار، جهت نیرو، سرعت و شرایط نصب بستگی دارد.
برای دور بالا چه نوع بلبرینگی مناسب است؟
در کاربردهای دوربالا، بلبرینگهای مناسب باید از نظر سرعت مجاز، نوع قفسه، روانکاری، دما و طراحی داخلی بررسی شوند. نمیتوان صرفاً بر اساس نام خانواده بیرینگ، مناسب بودن آن برای سرعت بالا را تعیین کرد.
نکته فنی: «دور بالا» یک عدد ثابت برای همه بیرینگها نیست. سرعت مجاز باید از مشخصات فنی همان محصول و شرایط واقعی کاربرد بررسی شود.
چگونه بین انواع بلبرینگ صنعتی انتخاب کنیم؟
برای انتخاب خانواده مناسب بیرینگ بهتر است ابتدا شرایط کاری دستگاه مشخص شود. پاسخ به پرسشهای زیر میتواند مسیر انتخاب را مشخص کند:
- بار اصلی شعاعی است یا محوری؟
- آیا بار ترکیبی وجود دارد؟
- مقدار بار چقدر است؟
- سرعت چرخش شفت چقدر است؟
- آیا ناهمراستایی وجود دارد؟
- فضای نصب چقدر است؟
- دمای کاری چقدر است؟
- آیا محیط آلوده یا مرطوب است؟
- نوع روانکاری چیست؟
- عمر مورد انتظار چقدر است؟
جدول مقایسه انواع بیرینگ صنعتی
| نوع بیرینگ | کاربرد اصلی | بار غالب | ویژگی مهم |
|---|---|---|---|
| شیار عمیق | کاربردهای عمومی | شعاعی | تنوع بالا و کاربرد گسترده |
| تماس زاویهای | کاربردهای دقیق و بار ترکیبی | شعاعی + محوری | توانایی تحمل بار محوری |
| کفگرد | کاربردهای محوری | محوری | طراحی برای بار محوری |
| خودتنظیم | کاربردهای دارای ناهمراستایی | شعاعی | تحمل مقدار مشخصی ناهمراستایی |
| رولبرینگ استوانهای | کاربردهای سنگین | شعاعی | ظرفیت بار مناسب |
| رولبرینگ مخروطی | انتقال قدرت و کاربردهای سنگین | ترکیبی | تحمل بار شعاعی و محوری |
| رولبرینگ سوزنی | فضای نصب محدود | شعاعی | مقطع شعاعی کم |
اشتباهات رایج در انتخاب نوع بیرینگ
- انتخاب بیرینگ فقط بر اساس قطر شفت
- انتخاب یک نوع بیرینگ برای تمام کاربردها
- نادیده گرفتن نوع بار
- توجه نکردن به سرعت کاری
- نادیده گرفتن ناهمراستایی
- بیتوجهی به شرایط محیطی
- انتخاب محصول فقط بر اساس قیمت
- استفاده از بیرینگ بدون بررسی مشخصات سازنده
برندهای معتبر تولیدکننده بلبرینگ صنعتی
برندهای مختلفی در زمینه تولید بیرینگهای صنعتی فعالیت میکنند. از برندهای شناختهشده بازار میتوان به SKF، FAG، INA، NSK، NTN و KOYO اشاره کرد.
با این حال، انتخاب برند باید در کنار بررسی مشخصات فنی، شرایط کاربرد، اصالت محصول و نیاز دستگاه انجام شود. برند معتبر نیز زمانی ارزش واقعی خود را نشان میدهد که محصول انتخابشده با کاربرد مورد نظر مطابقت داشته باشد.
قیمت انواع بلبرینگ صنعتی به چه عواملی بستگی دارد؟
قیمت بیرینگ صنعتی تحت تأثیر عوامل مختلفی قرار دارد؛ از جمله نوع بیرینگ، ابعاد، برند، دقت ساخت، مواد اولیه، آببندی، لقی داخلی و شرایط بازار.
بنابراین مقایسه قیمت دو محصول بدون مقایسه مشخصات فنی آنها نمیتواند معیار دقیقی برای تصمیمگیری باشد.
راهنمای سریع انتخاب نوع بلبرینگ
- بار شعاعی عمومی: بلبرینگ شیار عمیق را بررسی کنید.
- بار محوری: بلبرینگ کفگرد را بررسی کنید.
- بار ترکیبی: تماس زاویهای یا رولبرینگ مخروطی را بررسی کنید.
- بار سنگین شعاعی: رولبرینگهای مناسب را بررسی کنید.
- ناهمراستایی: بیرینگهای خودتنظیم را بررسی کنید.
- فضای شعاعی محدود: رولبرینگ سوزنی را بررسی کنید.
توجه: این راهنما فقط برای انتخاب اولیه است و انتخاب نهایی باید بر اساس مشخصات فنی و شرایط واقعی دستگاه انجام شود.
جمعبندی
انواع بلبرینگ صنعتی و رولبرینگها برای شرایط متفاوتی طراحی شدهاند. بلبرینگ شیار عمیق یکی از گزینههای رایج برای کاربردهای عمومی است، در حالی که بلبرینگ تماس زاویهای برای بارهای ترکیبی، بلبرینگ کفگرد برای بارهای محوری و رولبرینگهای مختلف برای کاربردهای دارای بار بالاتر یا شرایط خاص مورد استفاده قرار میگیرند.
برای انتخاب صحیح، ابتدا باید شرایط کاری دستگاه مشخص شود و سپس نوع بیرینگ، ابعاد، ظرفیت بار، سرعت، لقی، آببندی و سایر مشخصات فنی بررسی شوند. انتخاب درست میتواند به افزایش قابلیت اطمینان تجهیزات و کاهش خرابی و هزینههای تعمیرات کمک کند.
سؤالات متداول درباره انواع بلبرینگ صنعتی
انواع اصلی بلبرینگ صنعتی کداماند؟
از انواع رایج میتوان به بلبرینگ شیار عمیق، تماس زاویهای، کفگرد، خودتنظیم و دو ردیفه اشاره کرد. در کنار بلبرینگها، خانوادههای مختلف رولبرینگ مانند استوانهای، مخروطی، کروی و سوزنی نیز در صنعت کاربرد دارند.
بلبرینگ شیار عمیق برای چه کاربردی مناسب است؟
بلبرینگ شیار عمیق یکی از انواع پرکاربرد برای بارهای شعاعی و مقدار مشخصی از بار محوری است و در تجهیزاتی مانند موتور، پمپ، فن و ماشینآلات عمومی استفاده میشود.
تفاوت بلبرینگ و رولبرینگ چیست؟
بلبرینگ از ساچمه بهعنوان عنصر غلتشی استفاده میکند، در حالی که رولبرینگ از رولر استفاده میکند. تفاوت طراحی باعث میشود هرکدام برای شرایط و ظرفیتهای بار متفاوتی مناسب باشند.
برای بار محوری چه نوع بیرینگی مناسب است؟
بلبرینگهای کفگرد برای بارهای محوری طراحی شدهاند. در کاربردهای دارای بار ترکیبی باید گزینههایی مانند تماس زاویهای یا رولبرینگ مخروطی نیز بررسی شوند.
برای بار ترکیبی چه بیرینگی انتخاب کنیم؟
بلبرینگ تماس زاویهای و رولبرینگ مخروطی از گزینههای رایج برای بارهای ترکیبی هستند. انتخاب نهایی به مقدار و جهت بار، سرعت و شرایط نصب بستگی دارد.
رولبرینگ مخروطی چه کاربردی دارد؟
رولبرینگ مخروطی برای تحمل بارهای شعاعی و محوری استفاده میشود و در بسیاری از کاربردهای سنگین و سیستمهای انتقال قدرت مورد استفاده قرار میگیرد.
قیمت انواع بلبرینگ صنعتی به چه عواملی بستگی دارد؟
نوع بیرینگ، ابعاد، برند، دقت ساخت، آببندی، لقی داخلی و شرایط بازار میتوانند بر قیمت محصول تأثیر داشته باشند.
